1. 目的

随着现代物流发展,各类企业均加强物流业务的重视,在不同程度下通过建设物流设施设备解决仓储问题等。其中新建物流仓库时,特别是针对大型自动化立体仓库建设等,需充分结合建筑结构进行仓库货架设计,结合设备整体结构对地面荷载进行测算,支撑设计院开站土建设计。对于旧场地改造仓库时,由于建筑已经建成,已经需结合建筑荷载进行货架设计,避免出现整体超重,造成对建筑结构安全隐患等。因此,掌握科学合理的荷载计算方法是开展物流设施建设,物流设备设计的重要参数。

2. 标准与术语

2.1 参考标准

GBT 18354-2006 《物流术语》

GB51157-2016 《物流建筑设计规范》

GB5009-2012 《建筑结构荷载规范》

GBT28576-2012 《工业货架设计计算》

2.2 相关术语

荷载指的是使结构或构件产生内力和变形的外力及其它因素,习惯上指施加在工程结构上使工程结构或构件产生效应的各种直接作用。

集中荷载是指反力作用在一个点上的荷载称之为集中荷载,其单位为KN,仓库集中载荷通常至货架立柱、堆垛机、叉车等物流设备的支点处对地面的集中力。

平均荷载通常指建筑物楼面货架区单位面积内的承载力,一般用KN/㎡表示,通常在正常工况下一般考虑区域的静态荷载,主要包含恒荷载(货架等设备的自重)与活荷载(搁置在设备上的货物和托盘重量)。

三、 计算方法

3.1.1 集中荷载计算

货架区的荷载计算中,集中荷载主要考虑货架立柱或立体仓库内相应输送设备、堆垛机、提升机等设备支点的集中承载能力。以普通货架为例,单座货架共计5层,每层货架设计承重500kg,整座货架货物重量合计2500kg。假设单座货架自重100kg,货架独立成套组装(非连体货架),因此四个支柱承载的总重量合计2600kg,单个立柱承载约650kg。若货架为成组货架,则需考虑单个立柱共同承载两座货架,该立柱则承载650kg*2=1.3T.

3.1.2 平均荷载计算

货架区的平均载荷需考虑区域的承载重量及作业面积,通常工况下静态载荷计算公式如下

荷载的计量单位是什么?荷载单位-1

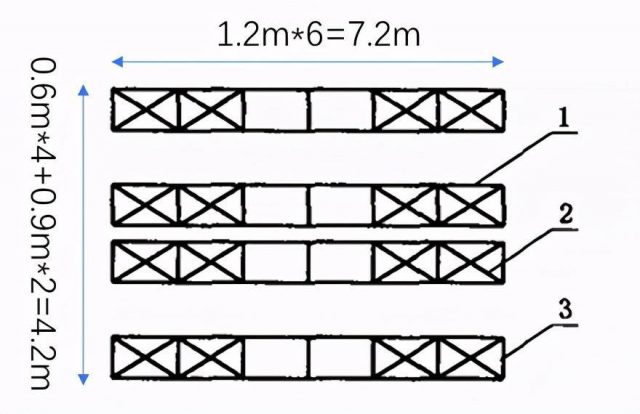

其中以普通货架为例,参照下图布局示意

荷载的计量单位是什么?荷载单位-1



其中单座货架长1.2m,宽0.6m,货架巷道宽度0.9m,此处货架背靠背设计忽略间距,则区域作业面积合计30.24平方米。

其中单座货架设计5层,每层承载200kg,货架自重100kg,考虑恒荷载考虑承载能力极限系数1.2,活荷载考虑承载能力极限系数1.4则实际承载能力为36480kg。

按照计算公式计算该区域正常工况下的平均荷载为36480/30.24=1.2T/㎡。
