平面图制作(平面图制作教程)

最近有很多CAD初学者问我,平面图怎么画,10年设计师教你绘制平面图的方法和步骤,一看就能学会。一、常用画法1、确定比例和图幅首先要确定绘制建筑平面图的比例和图幅,可以根据建筑的长度、宽度和复杂程度,以及尺寸标注所占用的位置和必要的文字说明的位置,确定图纸的幅面。2、画底图画图框线

最近有很多CAD初学者问我,平面图怎么画,10年设计师教你绘制平面图的方法和步骤,一看就能学会。

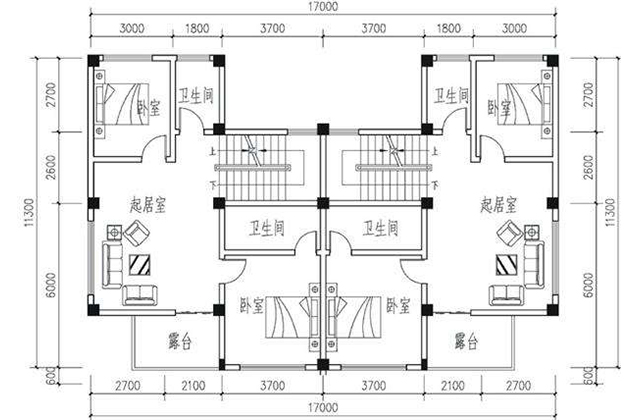

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

一、常用画法

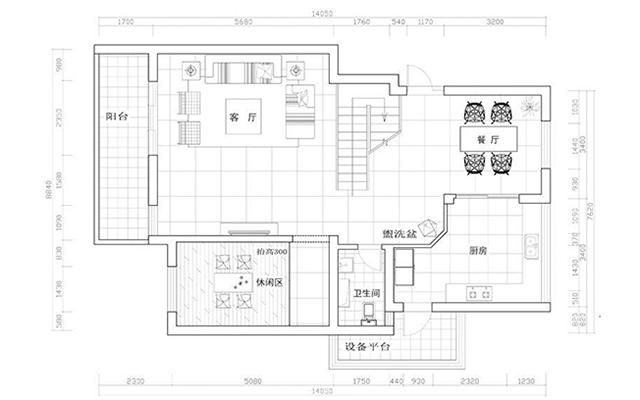

1、确定比例和图幅

首先要确定绘制建筑平面图的比例和图幅,可以根据建筑的长度、宽度和复杂程度,以及尺寸标注所占用的位置和必要的文字说明的位置,确定图纸的幅面。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

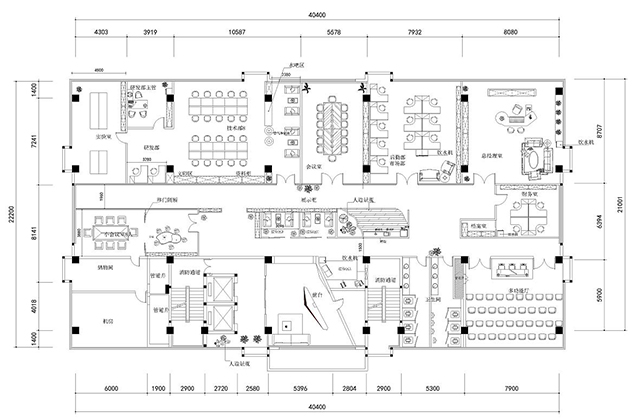

2、画底图

画图框线和标题栏;布置图面,画定位轴线,墙身线。在墙体上确定门窗洞口的位置;画楼梯散水等细部。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

3、仔细检查底图,无误后,按建筑平面图的线型要求进行加深。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

4、写图名、比例等其他内容。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

二、另一种画法

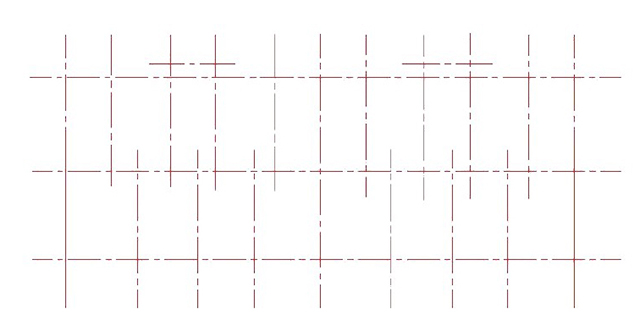

1、根据开间和进深尺寸,画出定位轴线。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

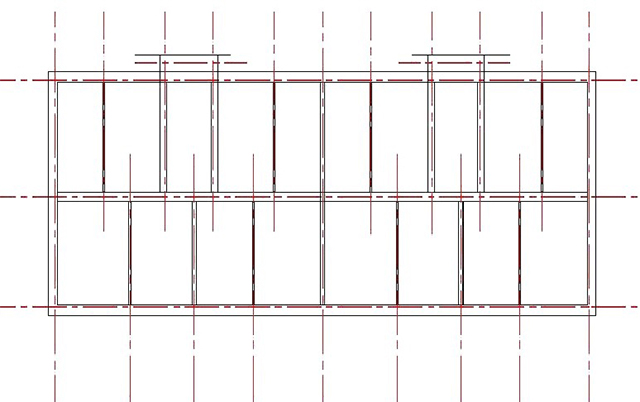

2、根据墙厚尺寸,画出内外墙身的基本轮廓线。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

3、根据门窗口及窗间墙等细部构造尺寸,画出门窗洞口、楼梯、台阶、烟道等。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

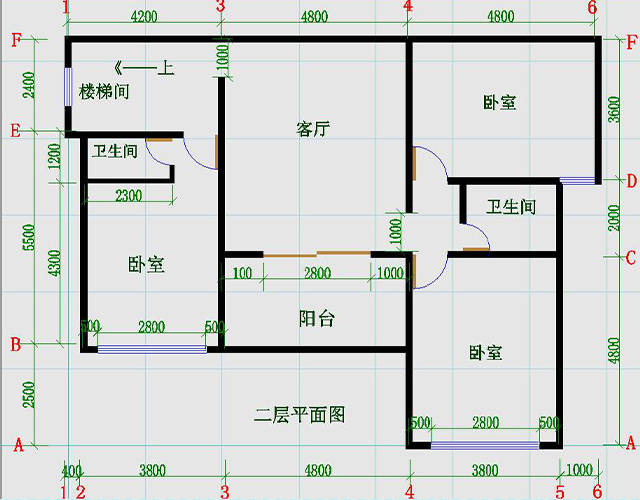

4、检查无误后,擦去多余的作图线,描深。标注轴线、尺寸、门窗编号,注写图名、比例文字说明等。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

三、绘制工具

绘制图纸大家用的是什么工具?满足日常的绘图需求,选择标准版的迅捷CAD编辑器即可,不仅操作简单,而且功能也齐全。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

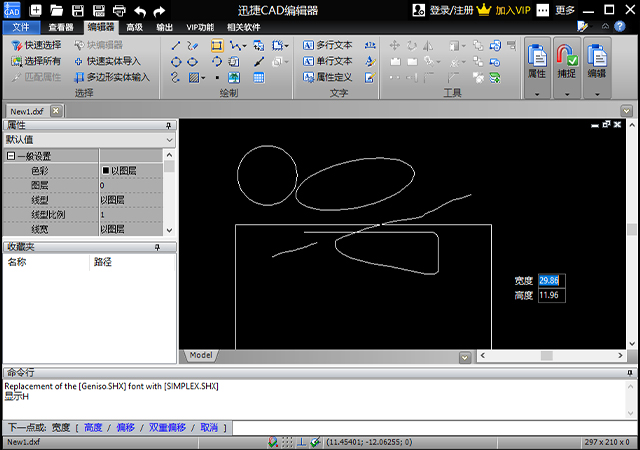

当我们打开后,想绘制图案,点击菜单栏中的【编辑器】,选择图标命令,最后在下方就能绘制了;还支持批量打印和批量转换功能。

10年设计师总结,教你绘制平面图的方法和步骤,一看就会

绘制平面图的方法和步骤,大家都学会了吗?赶紧去试试吧。
