小天鹅洗衣机结构图(小天鹅洗衣机内部结构)

一、波轮式洗衣机组成

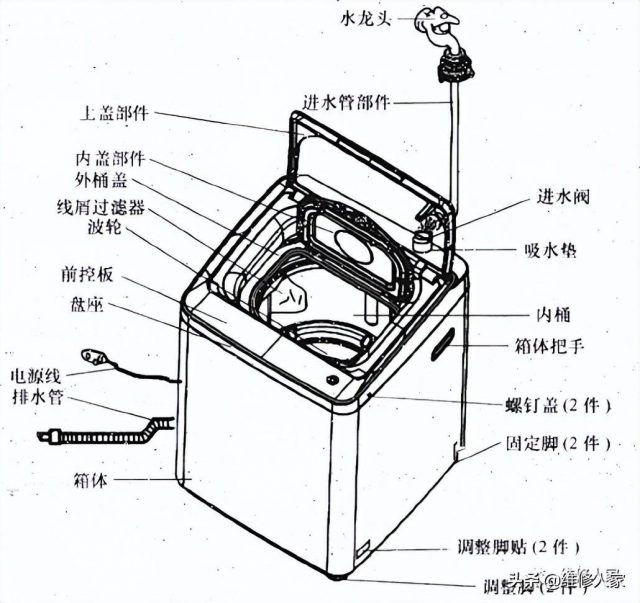

波轮式洗衣机主由上盖部件、内盖部件、线屑过滤器、波轮、前控板、排水管、箱体、内桶、电源线等组成,如图所示。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



二、波轮式洗衣机的拆装

1、波轮式洗衣机的安装

(1)屏蔽板的安装

先在地上放上软垫,并将洗衣机向后倾斜放倒在软垫上,再将屏蔽板沿底托卡槽笔直推入,直至其安装到位,最后用螺钉将屏蔽板与底托固定即可。

(2)安装位置的调整

洗衣机应安装在平整的地面上,距墙体应不小于 20mm,支撑面最大允许倾斜角为1°。当地面倾斜或不平时,会造成洗衣机运行不平衡或中途停止,安装位置应考虑电源、自来水和下水道三方面的因素,以方便使用。

1)水平的调整:用系有重锤的吊挂来确认洗衣机是否水平。

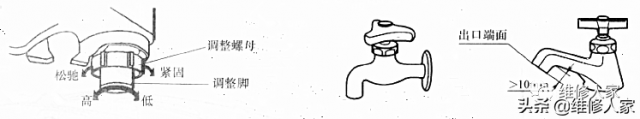

2)调节调整脚:旋转调整脚时,将洗衣机调整脚侧稍抬起,松开调整螺母,旋转调整脚,使洗衣机成水平状态后,旋紧调整螺母(见图)。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



(3)进水管的安装

1)进水龙头的选择:选用合适的水龙头,水龙头的前端长度应大于10mm,出口端应平整,若不平整,可用锉刀锉平,以免漏水。

2)万能接头的安装:先将万能接头上的4个螺钉松至可套在水龙头上,使万能接头的密封垫紧贴在水龙头的口部,使水龙头位于万能接头中心的位置,并用螺钉旋具拧紧4个螺钉。

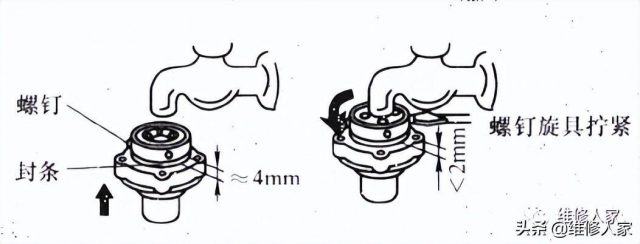

再揭下万能接头上的封条,按图示方向旋紧万能接头。旋紧应达到如下要求,即旋紧前间隙约有4mm,旋紧后为2mm以下,如下图所示。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



注:若水龙头的直径大于接头环垫的内径,可松开万能接头上的4个螺钉,并将接头环垫从万能接头内取出,如图所示。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1

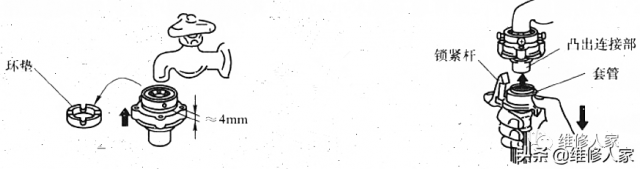

3)进水软管的安装:先将进水软管口对准进水阀口,顺时针旋转进水软管上的旋紧螺母,直至旋不动为止。再将进水软管另一端连接到万能接头上,用手指向下按压进水管的锁紧杆和套管,同时向上推进水管,直到将万能接头的凸出连接部插人进水管凹进连接轴孔内。

最后松开套管,然后将套管向上推入万能接头,当听到发出“咔嗒”的声音时,说明已连接好,并向下晃动进水软管,确认是否装牢。安装完毕后,打开水龙头,确认不漏水即可,若漏水应拆下重装。

(4)排水软管的安装

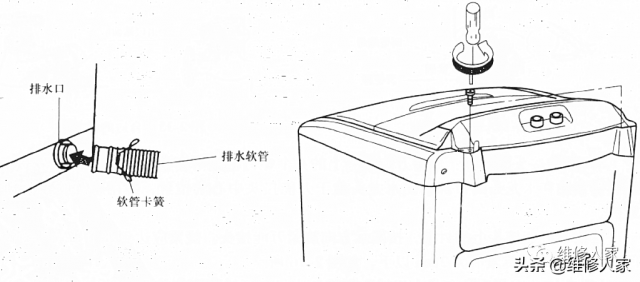

将排水软管连接到排水口上,然后用软管卡簧将其固定即可,如下图所示。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



注:如果排水管长度不够,可用软管连接加长,但加长的长度不得超过1.5m。

2、波轮式洗衣机的拆卸

(1)电脑板的拆卸

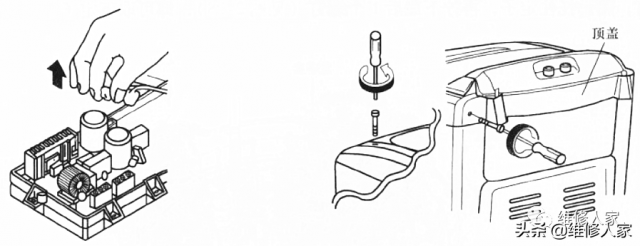

拧下洗衣机后面的2个螺钉,从顶盖上取下后面板。再拔下电脑板上的所有接插件,并拧下6个固定螺钉,取下电脑板。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



(2)顶盖的拆卸

拧下前面板上的2个特殊螺钉及后面的2个固定螺钉,即可取下顶盖。

(3)桶部件的拆卸

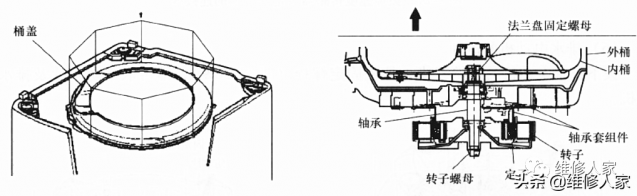

拧下桶盖上的8个螺钉,取下桶盖。再用一字螺钉旋具取下内桶帽组件,拧下法兰盘螺母与法兰盘弹簧垫片,向上提出内桶即可。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



(4)转子的拆卸

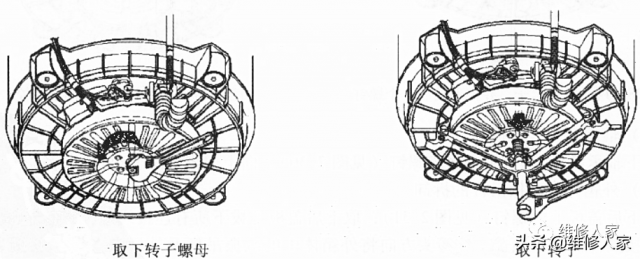

使用扳手按箭头方向取下转子螺母,即可取下转子。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



(5)定子的拆卸

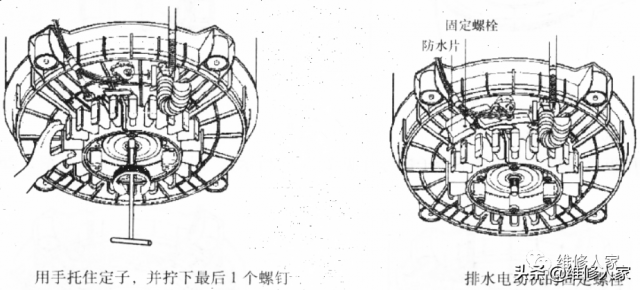

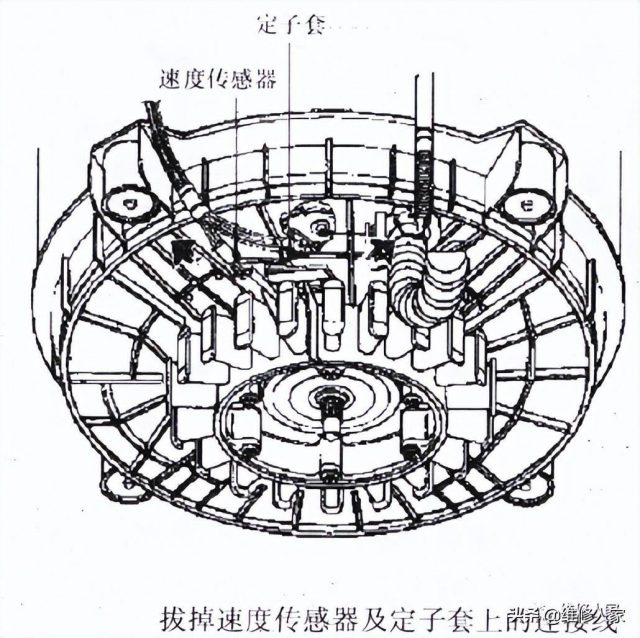

按箭头方向拔掉速度传感器及定子套上的连接线,拧下定子上的6个固定螺钉,用手托住定子,再拧下最后1个螺钉,即可取下定子。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



(6)排水电动机的拆卸

拔下排水电动机的连接线束,拧松固定螺栓,即可取下防水片及排水电动机。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



(7)轴承套组件的拆卸

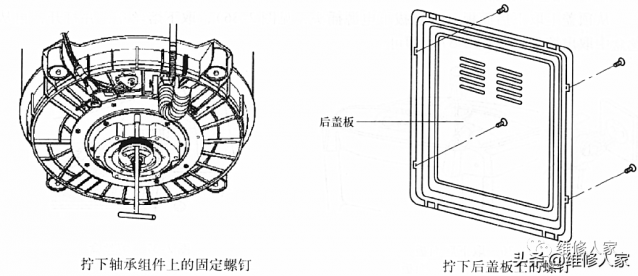

拧下轴承组件上的14个固定螺钉,向上取出轴承套组件。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



(8)外箱体及减振吊杆的拆卸

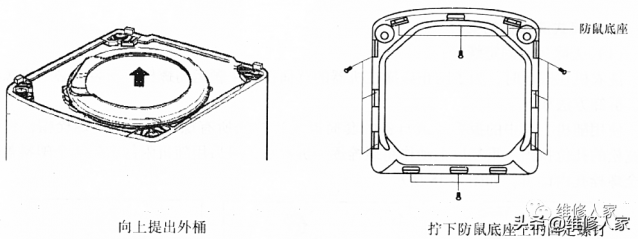

拧下后盖板上的螺钉,取下后盖板,拔下所有连接线束,并拔下压力开关导管及接插件。取下顶盖,按箭头方向将外箱体中的减振吊杆及外桶向上提,再拧下防鼠底座上的固定螺钉即可。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1

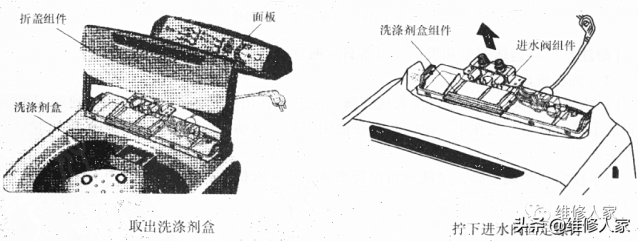

(9)进水阀组件与洗涤剂盒组件的拆卸

打开折盖组件,取出洗涤剂盒,从顶盖上拆下后盖板,并拧下进水阀上的2个螺钉,取下进水阀,再拔下与进水阀组件连接的线束,拧下顶盖固定螺钉,即可取出洗涤剂盒组件。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1



(10)熔丝的拆卸

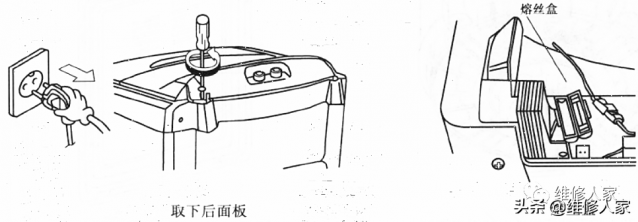

从顶盖上取下后面板(注意拔下电源插头),取下熔丝盒,并打开,再从熔丝盒中取出熔丝即可。

小天鹅洗衣机结构图(小天鹅洗衣机内部结构)-1
