在布局空间绘制图框与在模型空间绘制图框不同
在模型空间中，图形画好后，在布局空间中绘制图框，A3图框长420mm宽297mm。
A3指的是国际通用标准A3规格的纸张，其大小为420mm*297mm，是A4纸的2倍。A3图框尺寸：装订侧25mm，对边5mm，上下各5mm。A4同A3一样。右下角标题栏：200（240）mm*30（40）mm。
各种图号图纸的长边与短边的比例一致，均为2的开根号，换句话说图纸差一号，面积就差一倍。
设置内外框间距
图框外边线与纸的边缘距里分为两种情况：
一是留装订边的。一边留25，代号a，其余三边都留10（A2A1A0），或三边均留5（A3A4）代号c。
二是不留装订边的。四边都是留20（A1A0），10（A2A3A4），代号e
先画外框，再画内框。内框左侧距离外框架25mm，右上下两侧距离外框架5mm。
CAD 如何绘制标准图框，选定外边框，右击设置属性，把线型设置为线性，线框0.7mm。内边框（图纸区域）根据情况设置线型,线框可以设置的大一点，更加明显，美观。

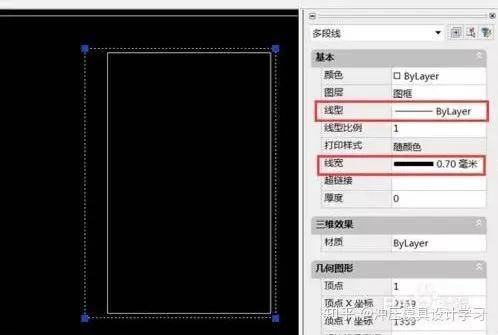

设置外边框线宽
用粗实线0.7表示的就是A3的外边框，再做内边框，左边内外框留装订线间距25。A3边框下边上边右边5。A2A1A0图框上下右都是10。
A2,A3图纸制图常用的线宽是：
粗实线：0.3mm
1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）
2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
中实线：0.15-0.18mm
1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
细实线：0.1mm
1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
细虚线：0.1-0.13mm
1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
细点划线：0.1-0.13mm
中心线、对称线、定位轴线。
细折断线：0.1-0.13mm
不需画全的断开界线
标题栏根据要求做，标题栏的外边框的线宽和这个图纸的内边框的是一样，用中实线（中实线：0.15-0.18mm）。
图框在布局空间，图形在模型空间，在布局空间中设置视口，选内边框作为视口，从对象中创建视口。
要将绘制的内边框变成视口，点选从对象创建视口（从对象中创建，通过闭合的多段线、椭圆、样条曲线、面域或圆创建非矩形布局视口），然后选择内边框这个对象，内边框里面就会出现图形显示。

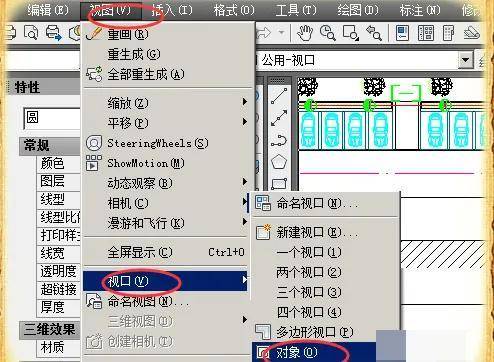

从内边框对象创建视口
双击内边框视口，进入内边框视口之内放大一下，进入内边框视口里面时，会显示红色视口线区域，要退出来，点击在下方状态栏有一个叫做最小化最大化视口切换。（这是在布局绘图框优点，在模型空间也能绘制，必须给图形缩设后移动图框，套上图形，以外边框为图纸范围选择打印图纸，在打印机特性里面修改页面预留边距，使整个选定图纸均为可打印区域），在内边框视口里双击左键，进入视口里状态，出现图形，可以调整图形在图框中的大小。在这儿有比例设置，如没有合适比例，可以自定义，添加1：1000比例，图纸单位等于1000个图形单位。假定1：1000合适，双击调整图形放到位置。放好之后双击在这个视口外面双击，就可以打印，ctrl+p，选打印机，选Dwg to PDF，设置一下图纸标准尺寸，如选择是ISO A3的纸，把边框调整一下，把这个边框边距设成0，然后第二选图纸尺寸，这A3纸就选择A3后，接下来设置打印范围。选窗口，窗口指定两个角点。
